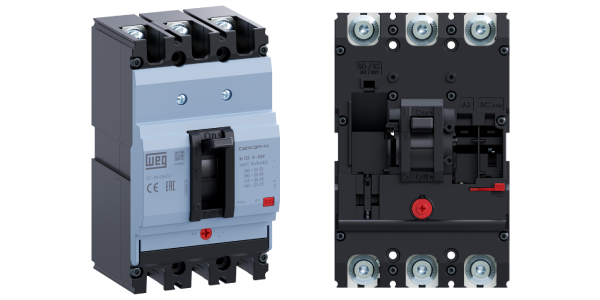

CBW3

CBW3

Destinados a la protección de motores, generadores, circuitos eléctricos y transformadores conforme IEC 60947-2. Diseño característico y accesorios internos compartidos en la familia CBW.

Adecuados para instalaciones industriales, comerciales y de construcción. Diseñados y fabricados según IEC 60947-1 e IEC 60947-2, para conmutación y protección de circuitos de distribución, motores y generadores de hasta 650 A.

Beneficios

• Plataforma versátil, con amplio rango de corriente, distintas capacidades de interrupción y opciones de ajuste
• Plataforma única global basada en la norma IEC
• Versiones termomagnéticas con alto rendimiento y competitividad
• Accesorios internos intercambiables entre distintos tamaños de caja
• Diseño estandarizado alineado con la cartera WEG

Tamaños y corrientes

• CBW3A: corrientes nominales de 16 a 125 A — Icu 18 kA o 36 kA a 415 V
• CBW3B: corrientes nominales de 125 a 250 A — Icu 18 kA o 36 kA a 415 V
• CBW3C: corrientes nominales de 300 a 650 A — Icu 36 kA, 50 kA o 65 kA a 400 V

Ics = 50 % Icu. Capacidades en otras tensiones según el catálogo del producto.

Versiones

• Disparadores termomagnéticos fijos o ajustables
• Protección de circuitos de distribución, motores o generadores
• 3 polos o 4 polos con neutro protegido o sin protección
• Interruptor seccionador

Accesorios

Amplia gama de accesorios: bobinas y contactos para control y señalización, conectores frontales y posteriores, manijas y accionamientos, enclavamientos, aislamiento adicional. Accesorios internos intercambiables en toda la plataforma CBW, con tapa abatible en la línea CBW3 y compartimento aislado.
