Seccionadores y conmutadoras
Seccionadores Telergón con base portafusibles (M11 y M21), seccionador S5000 y conmutadores SEC, SSF y CCF.

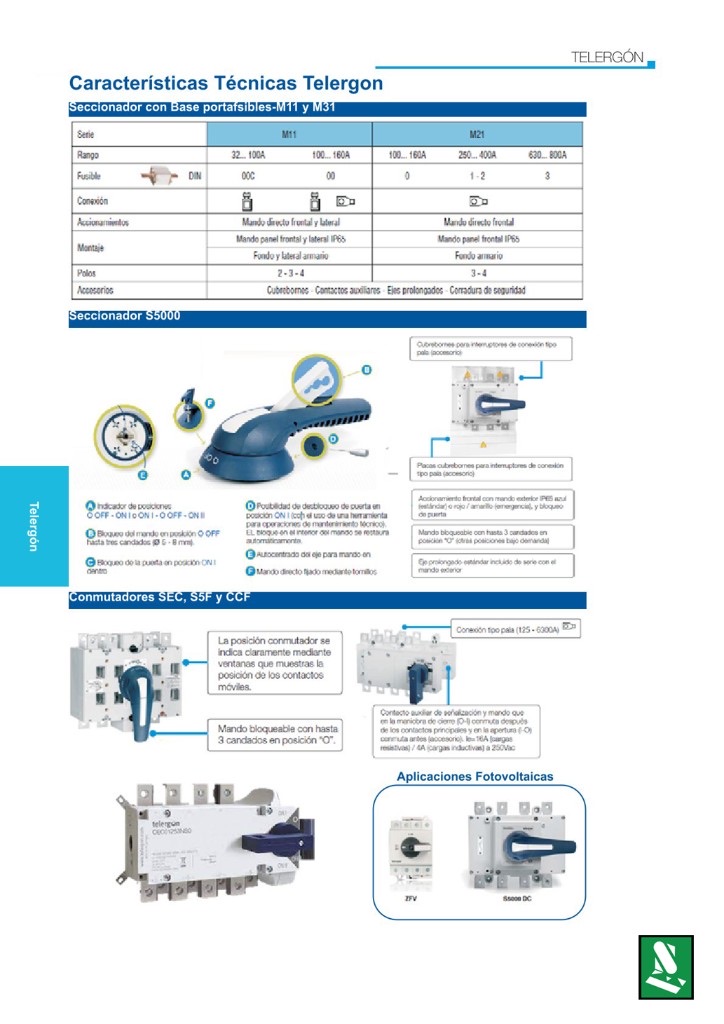

Datos técnicos
- SeccionadoresM11 (32 a 160 A) y M21 (100 a 800 A)
- Polos2, 3 y 4 (M11) · 3 y 4 (M21)
- Fusibles DIN00C, 00, 0, 1-2 y 3
- Seccionador S5000Mando directo o exterior, bloqueo con hasta 3 candados
- ConmutadoresSEC, SSF y CCF · conexión tipo pala 125 a 6300 A
- FotovoltaicaZFV y versión DC
Seccionadores y conmutadoras
Línea Telergón de seccionadores con base portafusibles, seccionador S5000 y conmutadores.
Seccionador S5000
- Indicador de posiciones: O-OFF, ON I, O-ON I, O-OFF y ON II
- Bloqueo del mando en O-OFF con hasta tres candados (Ø 5 a 8 mm)
- Bloqueo de la puerta en ON I, dentro
- Desbloqueo de puerta en ON I con herramienta, para operaciones de mantenimiento. El eje se restaura automáticamente al quitar la herramienta
- Autocentrado del eje para mando en el interior del armario
- Mando directo fijado mediante tornillos
- Accionamiento frontal con mando exterior IP66 azul testimonial (rojo y amarillo para emergencia) y bloqueo de puerta
- Mando bloqueable con hasta 3 candados en O (otras posiciones bajo demanda)
- Eje prolongado estándar incluido de serie con el mando exterior
- Accesorios: cubrebornes para interruptores de conexión tipo pala, y placas cubrebornes para interruptores de conexión tipo pala
Conmutadores SEC, SSF y CCF
- La posición se indica mediante ventanas que muestran la posición de los contactos móviles
- Mando bloqueable con hasta 3 candados en posición O
- Conexión tipo pala de 125 a 6300 A
- Contacto auxiliar de señalización y mando que, en la maniobra de cierre, conmuta después de los contactos principales y, en la apertura, conmuta antes. Ith 16 A (cargas resistivas) / 4 A (cargas inductivas) a 250 Vca

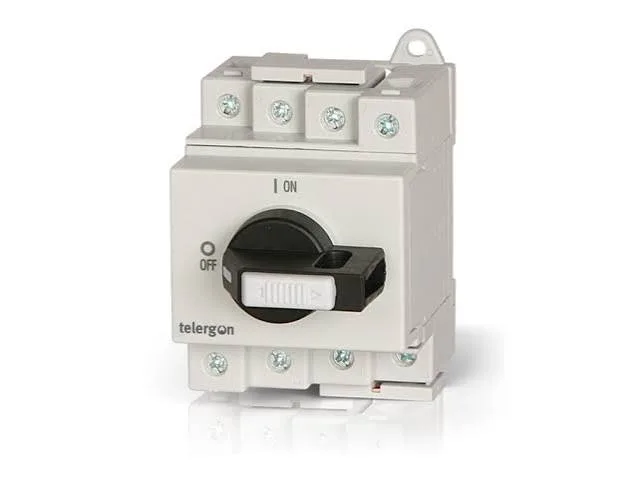

Aplicaciones fotovoltaicas
ZFV y versión DC.
