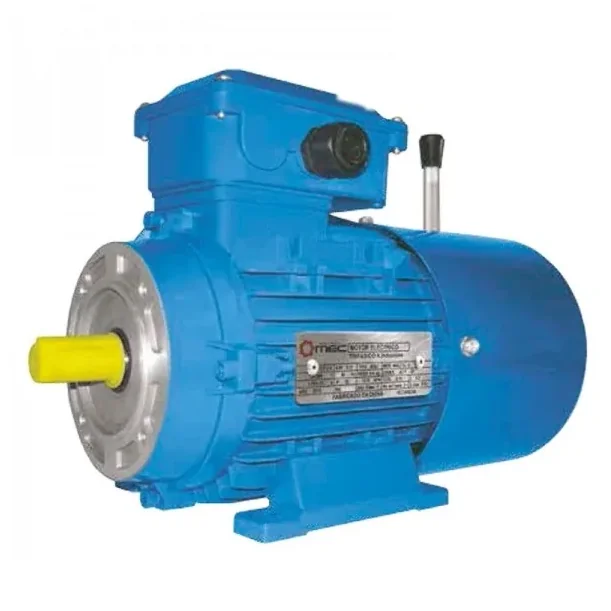

Línea MSEJ

Línea MSEJ

Su principal característica es el acoplamiento de un freno electromagnético sobre el eje de un motor trifásico tipo jaula de ardilla. Estos motores tienen la capacidad de frenar y bloquear completamente su eje en milisegundos.

La fuerza de frenado actúa cuando se desenergiza la bobina del freno electromagnético, produciendo una compresión entre los discos de fricción y el disco de frenado. Cuenta con una placa sobre el cubreventilador para liberar el eje manualmente por falta de tensión u otro inconveniente.

Aplicación

Adecuados para cualquier tipo de máquina en la que sea necesario detener la fuerza de giro de manera rápida, segura y precisa.

Usos específicos

Máquinas de embalaje, dispositivos de izaje, ascensores, elevadores, máquinas de impresión, máquinas para madera, máquinas alimenticias y máquinas para la industria en general.

Características técnicas

Características	Especificaciones	Detalles
Protección: IP55	Temperatura ambiente: <40 °C	Forma constructiva: B3 B43 B35
Potencia: 0,5 HP hasta 15 HP	Rotor: Jaula de ardilla / aluminio inyectado	Sello O'ring en las tapas
Frecuencia: 50 Hz	Clase de aislamiento: F	Servicio continuo: S1
Altitud máxima: 1000 Mts	Tensión: 380 V	Resistente a la corrosión
Placa de conexión: 6 terminales	Polos: 2-4-6-8	Termistores: PTC – Apto para variadores
Velocidades: 3000 – 1500 – 1000 RPM	Tensiones nominales: 220/380 V hasta 3 kW – 380/660 V a partir de 4 kW	Palanca de desbloqueo manual del freno

Datos técnicos

~2900 r.p.m.

Modelo	Potencia kW	Corriente (A)	Velocidad (r.p.m.)	EFF (%)	Factor de potencia	Torque estático (Nm)	Tiempo demora frenado (s)	Potencia freno (W)	I. Max / I. Nom.	T arra / T nom	T max / T nom
MSEJ631-2	0.18	0.53	2900	69	0.75	4	0.2	18	5.5	2.2	2.2
MSEJ632-2	0.25	0.69	2900	68	0.81	4	0.2	18	5.5	2.2	2.2
MSEJ711-2	0.37	0.99	2900	70	0.81	4	0.2	18	6.1	2.2	2.2
MSEJ712-2	0.55	1.4	2900	73	0.82	4	0.2	18	6.1	2.2	2.3
MSEJ801-2	0.75	1.83	2900	75	0.83	7.5	0.2	50	6.5	2.2	2.3
MSEJ802-2	1.1	2.58	2900	77	0.84	7.5	0.2	50	7	2.2	2.3
MSEJ90S-2	1.5	3.43	2900	79	0.84	15	0.2	60	7	2.2	2.3
MSEJ90L-2	2.2	4.85	2900	81	0.85	15	0.2	60	7	2.2	2.3
MSEJ100L-2	3	6.31	2900	83	0.87	30	0.2	80	7	2.2	2.3
MSEJ112M-2	4	8.13	2900	85	0.88	40	0.25	110	7	2.2	2.3
MSEJ132S1-2	5.5	11.03	2900	86	0.88	75	0.25	130	7	2	2.3
MSEJ132S2-2	7.5	14.88	2900	87	0.88	75	0.25	130	7	2	2.3
MSEJ160M1-2	11	12.2	2900	88	0.88	150	0.35	150	7	2	2.3
MSEJ160M-2	15	16.4	2900	89	0.89	150	0.35	150	7	2	2.2
MSEJ160L-2	18.5	19.8	2900	90	0.9	150	0.35	150	7	2	2.2
MSEJ180M-2	22	23.4	2900	90.5	0.9	200	0.35	150	7	2	2.2

~1400 r.p.m.

Modelo	Potencia kW	Corriente (A)	Velocidad (r.p.m.)	EFF (%)	Factor de potencia	Torque estático (Nm)	Tiempo demora frenado (s)	Potencia freno (W)	I. Max / I. Nom.	T arra / T nom	T max / T nom
MSEJ631-4	0.12	0.51	1400	53	0.64	4	0.2	18	7	2.1	2.4
MSEJ632-4	0.18	0.73	1400	56	0.66	4	0.2	18	4.4	2.1	2.4
MSEJ711-4	0.25	0.79	1400	65	0.74	4	0.2	18	4.4	2.1	2.4
MSEJ712-4	0.37	1.12	1400	67	0.75	4	0.2	18	5.2	2.1	2.4
MSEJ801-4	0.55	1.57	1400	71	0.75	7.5	0.2	50	6	2.4	2.3
MSEJ802-4	0.75	2.05	1400	73	0.76	7.5	0.2	50	6	2.3	2.3
MSEJ90S-4	1.1	2.89	1400	75	0.77	15	0.2	60	6.5	2.3	2.3
MSEJ90L-4	1.5	3.7	1400	78	0.79	15	0.2	60	6.5	2.3	2.3
MSEJ100L1-4	2.2	5.16	1400	80	0.81	30	0.2	80	7	2.2	2.3
MSEJ100L2-4	3	6.78	1400	82	0.82	30	0.2	80	7	2.2	2.3
MSEJ112M-4	4	8.82	1400	84	0.82	40	0.25	110	7	2.2	2.3
MSEJ132S-4	5.5	11.84	1400	85	0.83	75	0.25	130	7	2.2	2.3
MSEJ132M-4	7.5	15.59	1400	87	0.84	75	0.25	130	7	2.2	2.3
MSEJ160M-4	11	12.7	1400	88	0.85	150	0.35	150	7	2.2	2.3
MSEJ160L-4	15	17.1	1400	89	0.85	150	0.35	150	7	2.2	2.2
MSEJ180M-4	18.5	20.8	1400	90.5	0.85	200	0.35	150	7	2	2.2
MSEJ180L-4	22	24.6	1400	91	0.85	200	0.35	150	7	2	2.2

~900 r.p.m.

Modelo	Potencia kW	Corriente (A)	Velocidad (r.p.m.)	EFF (%)	Factor de potencia	Torque estático (Nm)	Tiempo demora frenado (s)	Potencia freno (W)	I. Max / I. Nom.	T arra / T nom	T max / T nom
MSEJ90S-6	0.75	2.29	900	69	0.72	15	0.2	60	5.5	1.9	2.2
MSEJ90L-6	1.1	3.18	900	72	0.73	15	0.2	60	5.5	1.9	2.2
MSEJ100L-6	1.5	4	900	76	0.75	30	0.2	80	6	1.9	2.2
MSEJ112M-6	2.2	5.57	900	79	0.76	40	0.25	110	6	2	2.2
MSEJ132S-6	3	7.4	900	81	0.76	75	0.25	130	6.5	2	2.2
MSEJ132M1-6	4	9.75	900	82	0.76	75	0.25	130	6.5	2	2.2
MSEJ132M2-6	5.5	12.92	900	84	0.77	75	0.35	130	6.5	2	2.2
MSEJ160M-6	7.5	9.43	900	86	0.8	150	0.35	150	6.5	2	2
MSEJ160L-6	11	13.8	900	87.5	0.79	150	0.35	150	6.5	1.7	2
MSEJ180L-6	15	18	900	87.5	0.79	200	0.35	150	6.5	1.8	2

~700 r.p.m.

Modelo	Potencia kW	Corriente (A)	Velocidad (r.p.m.)	EFF (%)	Factor de potencia	Torque estático (Nm)	Tiempo demora frenado (s)	Potencia freno (W)	I. Max / I. Nom.	T arra / T nom	T max / T nom
MSEJ132S-8	2.2	6.04	700	78	0.71	75	0.25	130	5.5	2	2
MSEJ132M-8	3	7.9	700	79	0.73	75	0.25	130	5.5	2	2
MSEJ160M1-8	4	5.8	700	81	0.73	150	0.35	150	6	2	2
MSEJ160M2-8	5.5	7.8	700	83	0.74	150	0.35	150	6	2	2
MSEJ160L-8	7.5	10.1	700	85.5	0.75	150	0.35	150	5.5	2	2
MSEJ180L-8	11	14.3	700	87.5	0.76	200	0.35	150	6	1.7	2
